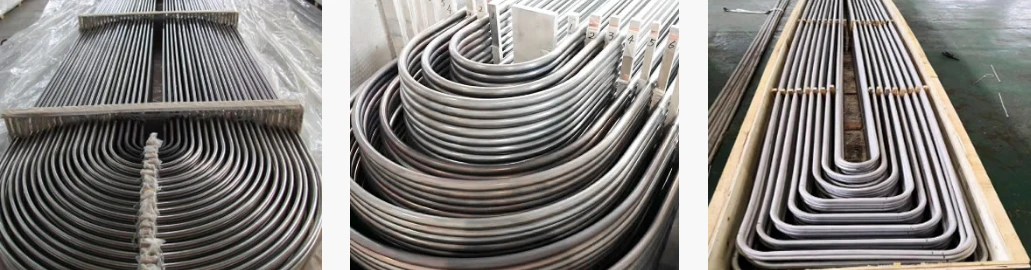

GNEE Completed Incoloy 800H ASTM B407 UNS N08810 U Bend Tiub Penghantaran

GNEE telah menyelesaikan pembuatan dan penghantaran adatIncoloy 800H tiub bengkok Uuntuk projek penukar haba. Kumpulan ini termasuk 255 unit, direka dengan ketat mengikut set penuh lukisan kejuruteraan pelanggan di bawah spesifikasi ASTM B407. Pesanan ini menggunakan struktur yang dikimpal punggung{4}}tebal dinding yang berbeza, reka bentuk tersuai yang banyak pembuat aloi enggan melaksanakannya.

Spesifikasi Teras Projek:

Semua tiub siap mengekalkan diameter luar seragam 48.26 mm. Bahagian dinding-berat SCH80 direka untuk-zon pengendalian tekanan tinggi. Bahagian dinding nipis SCH40 meningkatkan kecekapan pemindahan haba keseluruhan untuk penukar haba.

Kedua-dua hujung tiub memerlukan serong 37.5 darjah yang dimesin ketepatan. Geometri serong ini sepadan dengan keperluan pelanggan untuk kimpalan helaian tiub medan-ke-tiub. Peraturan toleransi dimensi penuh ditakrifkan dengan jelas dalam lukisan kejuruteraan yang diserahkan.

Minta Sebut Harga

Incoloy 800H (UNS N08810)ialah nikel-besi-aloi kromium dengan kandungan karbon terkawal. Aloi memberikan prestasi yang stabil di bawah-perkhidmatan suhu tinggi-jangka panjang sehingga 815 darjah . Ia memberikan rintangan rayapan yang luar biasa dan rintangan yang sangat baik terhadap pengkarbonan.

ASTM B407ialah spesifikasi standard untuk tiub aloi kromium nikel ferit lancar-. Piawaian ini meliputi produk tiub yang direka untuk-pemindahan haba suhu tinggi dan peralatan proses. Ia diterima pakai secara meluas oleh penukar haba dan kontraktor kejuruteraan petrokimia.

Lukisan di bawah ialah lukisan kejuruteraan asal yang disediakan oleh pelanggan untuk kumpulan tiub bengkok Incoloy 800H U ini. Butiran struktur utama termasuk bahagian dinding yang berbeza, lokasi kimpalan punggung, jejari selekoh dan toleransi serong 37.5 darjah boleh dikenal pasti secara langsung daripada lukisan. Keperluan geometri khas ini mewujudkan tiga cabaran teknikal utama, yang membuatkan banyak pengeluar aloi teragak-agak untuk menerima projek ini.

1. Kimpalan punggung dinding yang tidak serupa Kedua-dua segmen paip mempunyai perbezaan ketebalan dinding 1.4 mm sambil berkongsi diameter luar yang sama. Bahagian rentas dinding yang tidak sepadan-menimbulkan risiko herotan kimpalan dan kepekatan tegasan setempat.

2.Pas-kawalan lentur sejuk kimpalan Ramai pengeluar menolak reka bentuk jenis ini kerana risiko penolakan yang tinggi selepas dibengkokkan. Aloi kromium nikel 800H 800H-besi-menunjukkan springback yang jelas semasa pembentukan sejuk. Sambungan yang dikimpal mesti kekal utuh selepas -lentur U tanpa retak atau bujur yang berlebihan.

3.-pemesinan serong berketepatan tinggi Halangan teknikal ketiga ialah pemesinan serong toleransi yang ketat. Setiap hujung tiub mesti mencapai sudut serong 37.5 darjah dalam toleransi terkawal. Sisihan kecil akan mengganggu kualiti pemasangan dan kimpalan di tapak penukar haba.

Konsultasi Inconel 800H Percuma

Jika projek penukar haba anda memerlukan tiub bengkok U dinding yang berbeza untuk mengimbangi rintangan tekanan dan pemindahan haba, pasukan kejuruteraan kami boleh melengkapkan semakan kebolehkilangan penuh berdasarkan lukisan anda.

Jurutera metalurgi dan kimpalan kami mula melukis penguraian dan pengesahan toleransi serta-merta selepas pengesahan pesanan. Kami menandakan setiap had dimensi, keperluan serong dan elaun bengkok sebelum mendapatkan sumber bahan mentah. Semua titik toleransi yang tidak jelas telah dijelaskan dengan pelanggan terlebih dahulu untuk mengelakkan sisihan pengeluaran.

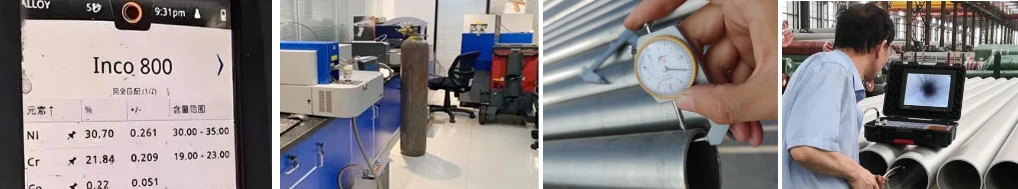

Kami memperoleh paip Incoloy 800H lancar yang mematuhi sepenuhnya keperluan ASTM B407. Setiap lot paip yang masuk menjalani pengenalan bahan positif PMI untuk mengesahkan komposisi UNS N08810. Sijil ujian bahan mentah telah dikumpul dan difailkan untuk kebolehkesanan.

Spesifikasi Prosedur Kimpalan (WPS) khusus telah dibangunkan untuk sambungan punggung dinding yang berbeza ini. Kami menyelesaikan ujian kelayakan mengimpal sebelum pelancaran pengeluaran besar-besaran. Kelayakan mengesahkan integriti bersama walaupun selepas-bengkokan U berikutnya.

Percubaan lentur sampel kecil telah disusun untuk melaraskan nilai pampasan springback. Potongan percubaan membantu kami mengunci parameter lenturan CNC untuk mengawal bujur tiub. Kami juga merangka senarai semak pemeriksaan penuh yang meliputi semua lukisan-item ujian yang ditentukan.

Paip mentah SCH40 dan SCH80 Incoloy 800H telah dipotong mengikut panjang yang ditetapkan-lukisan. Jurukimpal bertauliah menjalankan kimpalan punggung mengikut-WPS yang telah diluluskan sebelumnya. Setiap jahitan kimpalan melepasi ujian ultrasonik-tidak merosakkan sebelum dibengkokkan.

Bahan kerja dikimpal yang layak telah dihantar ke mesin lentur CNC untuk membentuk-bentuk U. Selepas dibengkokkan, kedua-dua hujung tiub telah diproses pada pusat pemesinan untuk serong 37.5 darjah. Pemeriksaan dimensi telah dilaksanakan untuk panjang, diameter luar, ketebalan dinding dan sudut serong.

Kesemua 255 keping melepasi skop pemeriksaan lengkap yang disenaraikan dalam lukisan pelanggan. Pemeriksaan permukaan visual, pemeriksaan semula PMI dan ujian kekerasan dilakukan untuk pengesahan akhir. Produk yang layak telah dibungkus untuk dihantar ke pengeluar penukar haba.

GNEE menyokong tempahan tiub lentur Incoloy 800H U tersuai dengan spesifikasi kimpalan, lenturan atau serong khas. Anda boleh menyerahkan lukisan kejuruteraan anda untuk penilaian teknikal profesional dan perancangan penyelesaian.

• Shell-dan-penukar haba tiub dan penjana wap
• Peralatan pemulihan haba-suhu tinggi
• Sistem penyejukan untuk reaktor petrokimia
• Unit proses dengan tekanan tidak sepadan dan beban terma, di mana pembinaan dinding yang berbeza diperlukan

Untuk tiub bengkok U aloi nikel-tinggi-dan tinggi{1}}nilai, GNEE menggunakan penyelesaian pembungkusan anti-perlanggaran dan anti-karat tersuai sesuai untuk pengangkutan laut jarak jauh-jauh.

1. Semua permukaan tiub dibersihkan dan diperiksa secara manual untuk mengeluarkan minyak pemesinan, habuk dan sisa logam. Setiap tiub Incoloy 800H yang telah siap dibalut secara berasingan dengan-kertas anti karat dan filem plastik untuk mengelakkan pengoksidaan permukaan dan tanda calar.

2. Kurungan buih tetap khas digunakan untuk-bahagian lentur berbentuk U. Berbeza daripada tiub lurus, produk bengkok U terdedah kepada ubah bentuk penyemperitan semasa menyusun dan pengangkutan. Kedudukan buih tersuai dengan berkesan melindungi jejari selekoh dan mengelakkan herotan bujur.

3. Semua tiub diisih mengikut saiz dan kuantiti, dibundel dan dipasang dengan tali plastik, dan diletakkan di dalam kotak kayu eksport yang tebal. Perlindungan sudut bertetulang ditambah pada kotak kayu untuk mengelakkan penyemperitan dan perlanggaran semasa pemuatan kontena dan transit.

4. Setiap kotak ditandakan dengan label yang jelas termasuk gred bahan, standard, kuantiti, dimensi dan nombor kelompok. Senarai pembungkusan yang lengkap dan sijil bahan dilampirkan untuk pelepasan kastam dan pemeriksaan penerimaan pelanggan.

Pembungkusan eksport piawai GNEE memastikan kerosakan permukaan sifar, ubah bentuk sifar dan kualiti yang stabil untuk tiub bengkok U Incoloy 800H yang dihantar selepas penghantaran-jauh.

Penghantaran yang berjaya ini bukanlah kes terpencil. GNEE dilengkapi untuk menilai dan menghasilkan produk tiub aloi nikel dengan-geometri bukan standard, peraturan toleransi yang ketat dan keperluan kimpalan yang kompleks.

Kami terus mengembangkan kapasiti pembuatan dan pemeriksaan kami untuk projek tiub penukar haba yang mencabar. Kami mengalu-alukan pesanan berasaskan lukisan tersuai-untuk komponen tiub aloi Incoloy, Inconel dan Hastelloy daripada pengeluar EPC dan penukar haba global.
